輸入4V 輸出 1.2MV/V

4、使用方法及窗口說明：

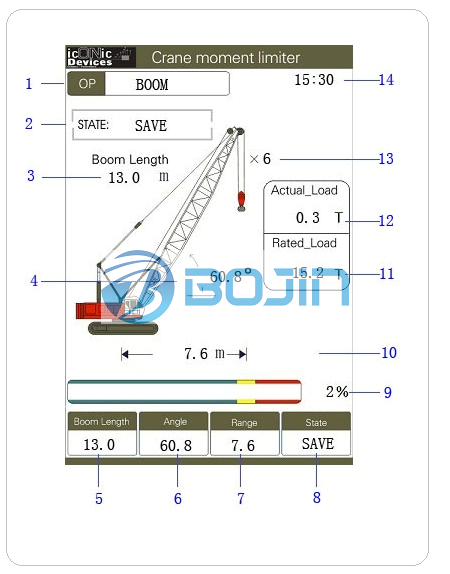

4.1主界面說明：

1：工況說明：BOOM : 表示的是當前是主臂工況。

2：安全狀態：    正常時：顯示SAVE；

幅度異常時：顯示ANGLE OUT;

超載時：顯示OVER LOAD;

實際重量>額定重量90%時：顯示W(wǎng)ARING;

3：大臂長度： 單位：米

4：大臂角度: 單位 ：°

5：大臂長度： 單位：米

6：大臂角度： 單位：°

7：幅度大?。?/span> 單位：米

8：安全狀態： 正常時：顯示SAVE；

幅度異常時：顯示ANGLE OUT

超載時：顯示OVER LOAD;

9：載荷率：實際重量與額定重量的比值

10：幅度大?。?/span> 單位： 米

11：額定重量大小 單位：噸

12：實際重量大小 單位：噸

13：倍率

14：時間 格式：小時：分種

五、控制與蜂鳴器報警說明

1：當實際載荷達到額定載荷90%--100%時，比例條變成黃色，蜂鳴器間隔0.5秒鳴叫，無控制動作輸出；儀表狀態欄提示：WARING;

2：當實際載荷達到額定載荷100%時，比例條變成紅色，蜂鳴器長鳴，有控制超載輸出；儀表狀態欄提示：OVER LOAD;

3：當幅度超過設定區域時，比例條變成紅色，蜂鳴器間隔長鳴，有幅度控制動作; 儀表狀態欄提示：ANGLE OUT;

4：當當實際載荷達到額定載荷<90%,幅度也在安全范圍內時，比例條變成綠色；儀表狀態欄提示：SAVE;
