系統參數
挖掘機力矩限制器說明
一、 簡述
本系統通過人機交互界面和各種信號傳感器，能實時的將挖掘機力臂角度、高度、工作幅度、起重重量、負載等信息反映給挖掘機操作者，使挖掘機的作業能力在其設計參數范圍內安全、高效的被利用。當挖掘機操作接近或超出安全范圍時，主機將發出聲光報警提醒操作者停止違規作業，若操作者仍繼續違規操作，主機會發送自動鎖死信號終止挖掘機力臂往危險方向運行。從而有效避免挖掘機及操作者發生安全事故。
二、 系統構成

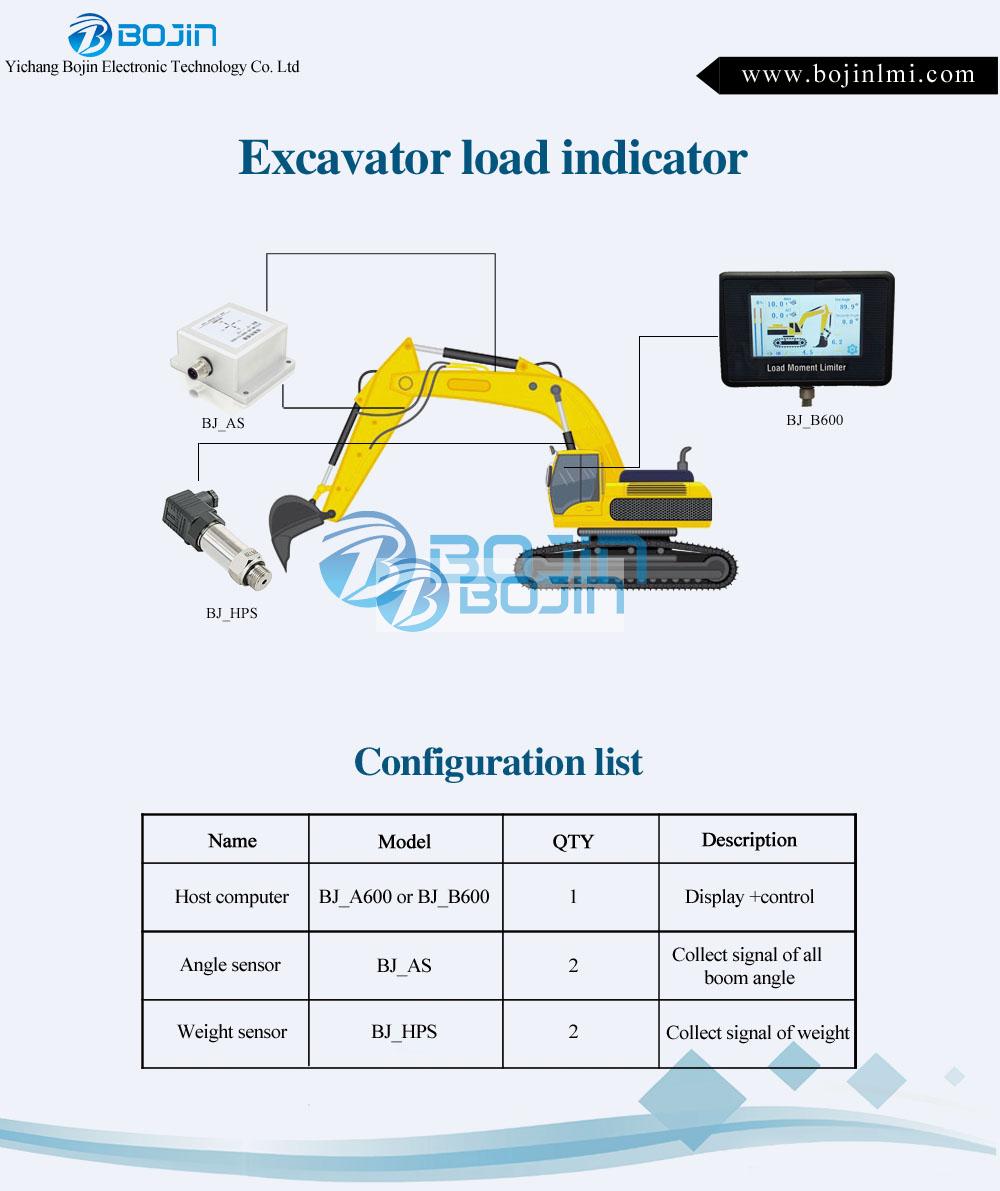

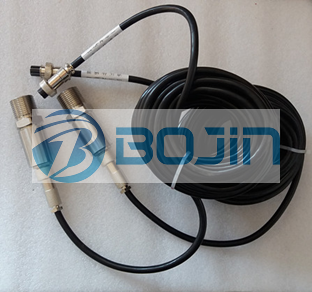

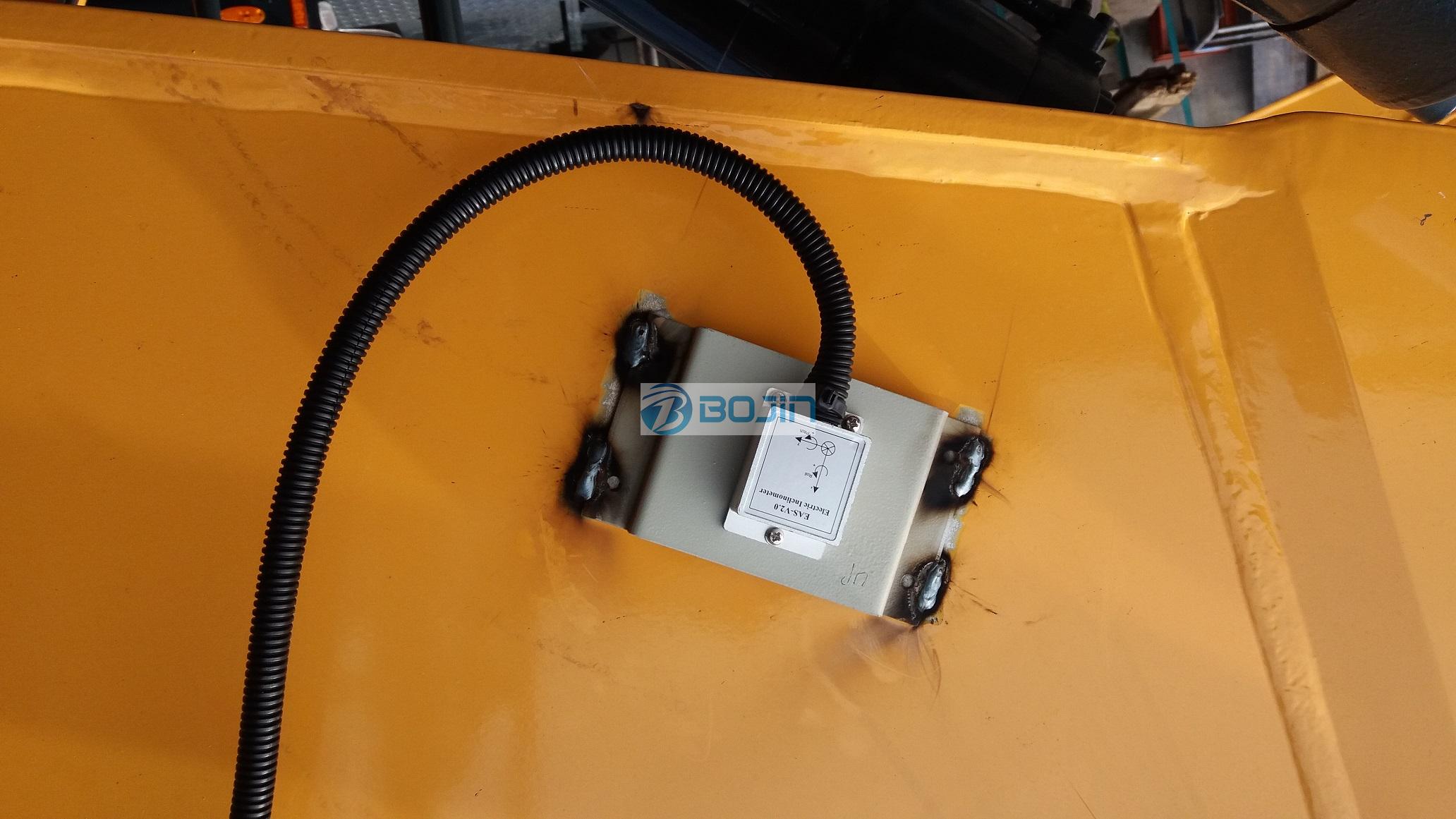

系統由1只液壓傳感器、3只角度儀、顯示器、主機以及安裝支架構成。
三、 儀表主機與顯示說明
3.1儀表顯示說明

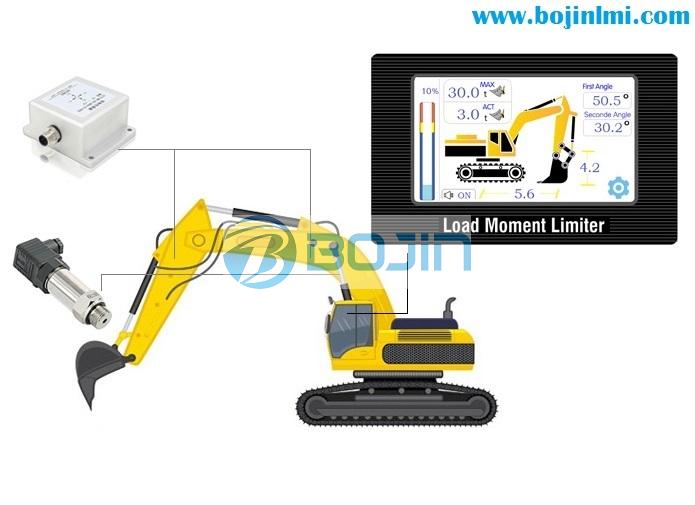

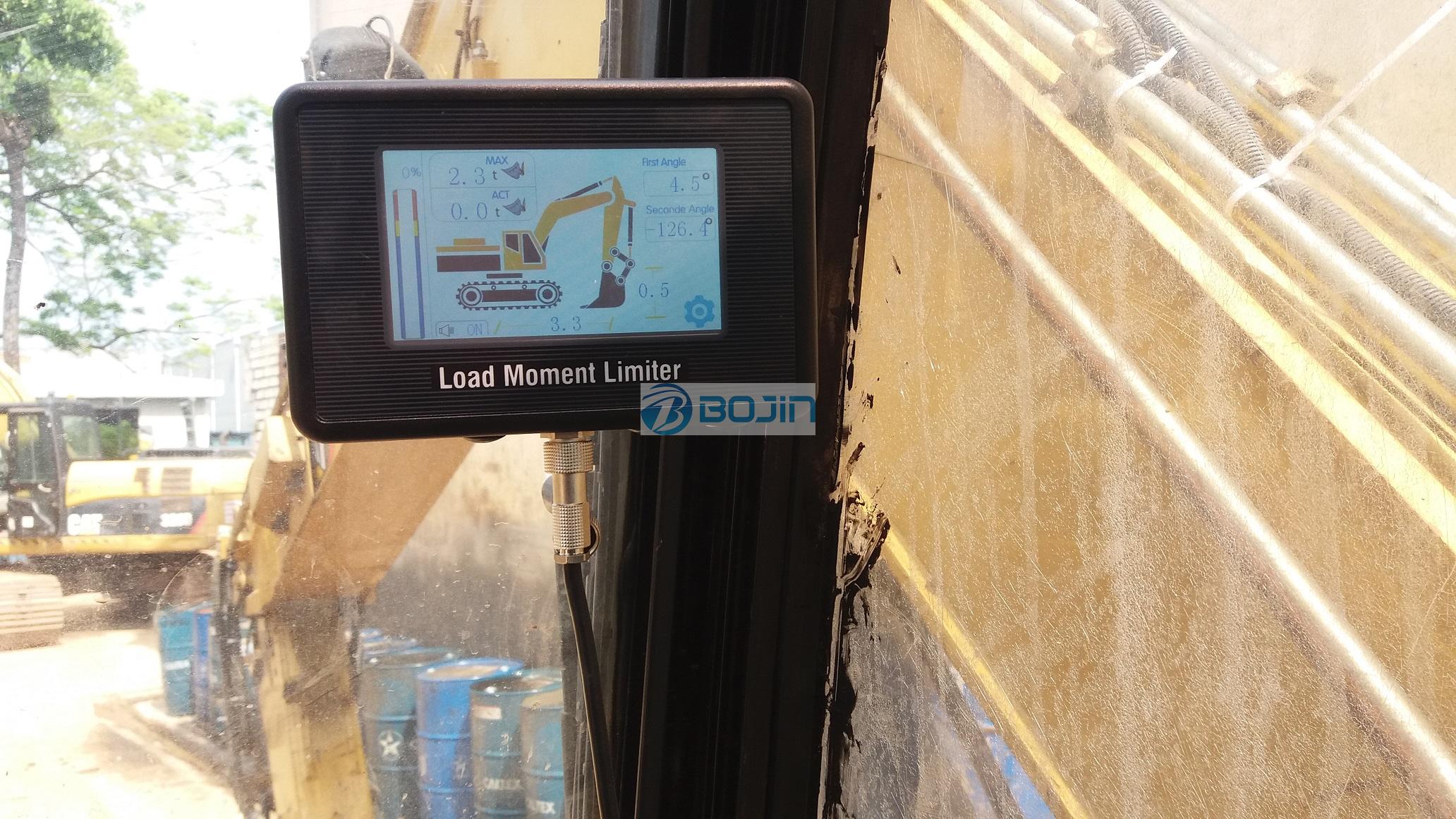

顯示器用安裝支架固定在駕駛室合適位置，調節萬向節讓主機位于合適位置。開機后，主機顯示界面如下：
顯示說明：
⑴實際挖斗中的重物的重量；
⑵挖機第一節大臂相對水平線的角度；上圖表示挖機第一節大臂角度是12.3°；
⑶挖機第二節大臂相對水平線的角度（水平向上為正）：上圖表示挖機第二節大臂角度是-30.2°；
⑷挖機第三節大臂相對水平線的角度（水平向上為正）：上圖表示挖機第三節大臂角度是-60.5°；
⑹進入設置按鈕；
⑺挖機挖斗相對地面的高度：上圖表示挖斗距離地面2.5米；
⑻挖斗到中心距離：上圖表示挖斗距回轉中心的距離是6.6米；
⑼消音按鈕；
⑽載荷比例條；
⑾挖機額定重量：上圖表示挖機最大承受載荷30.2噸；
⑿載荷比例值：實際重量與額定重量的比例大小；
3.2主機接線說明
3.3報警
1：當檢測到挖斗的重量 <設定額定載重的90%, 儀表無蜂鳴器鳴叫，載荷比例條變成綠色；
2：當檢測到挖斗的重量 > 設定額定載重的90%, 儀表發出聲光報警：喇叭間歇鳴叫，載荷比例條變成黃色；
3：當檢測到挖斗的重量 > 設定額定載重的105%, 儀表發出聲光報警，喇叭長鳴鳴叫，載荷比例條變成紅色；
3.4停止蜂鳴器鳴叫
在儀表正常運行中，觸摸 一下，蜂鳴器停止響聲，圖表顯示為 ；
如果想讓蜂鳴器恢復正常工作，再次觸摸 即可；
