中小噸位力矩限制器調試方法

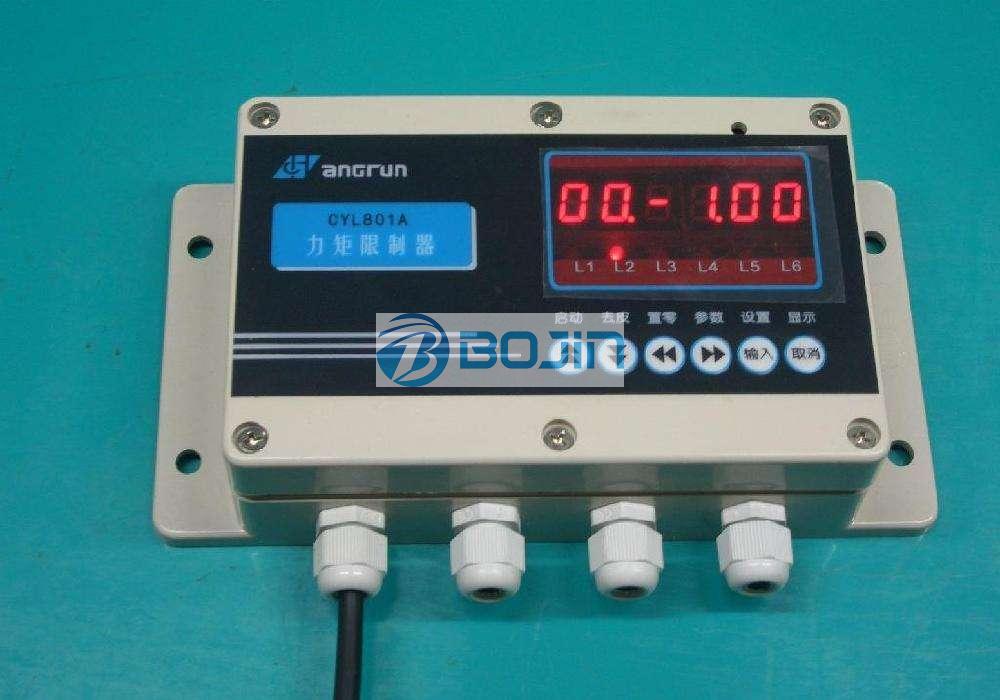

力矩限制器是車輛標準的配置之一，主要是檢測吊車的實際作業工況，過載檢測報警，提示操作者安全作業，保障安全生產。

那么就電腦常見的吊臂長度不準或者數據錯亂故障，跟大家分享故障排除方法。

1.首先需確認吊臂拉線盒已經安裝固定好了。

2.打開拉線盒的蓋子，長度檢測電位器安裝在拉線盒內部，智能監控裝置顯示器后四芯孔第3腳接的電纜線對應接電位器的中心抽頭，另兩根電纜線對應接電位器的另兩根線，輕輕拉一下拉線，此時長度AD值增大即可，如果長度AD值減小，應將這兩根線反接。

3.調整的順序是先調滿再調零。

4.進入電腦長度調整界面，在監控主界面，按【←】鍵進入調試界面，輸入正確的密碼后，進入長度調整界面。

5.長度調滿

吊臂在全伸臂的狀態時進行長度調滿。調整監控裝置內部的長度放大倍數電位器(見上圖從左到右第一個電位器)，長度AD值保持在950～1010之間。按【確認】鍵后，出現閃爍的光標后，通過【+】、【－】鍵把長度顯示值調整到當前的全伸臂長度。調整完畢按【F4】鍵，出現“調滿結束”提示信息，表示已經進行調滿處理并保存調滿結果，按【確認】鍵提示信息消失，并且顯示當前的實際長度。

6.長度調零

松開長度檢測電位器上兩個定位鏍絲，調節電位器，使在主臂全縮（基本臂）時長度的AD值為50～100之間。按【確認】鍵后，出現閃爍的光標后，通過【+】、【－】鍵把長度顯示值調整到當前的基本臂長度。調整完畢按【F2】鍵，出現“調零結束”提示信息，表示已經進行調零處理并保存調零結果，按【確認】鍵提示信息消失，并且顯示當前的實際長度。

7.拉線斷裂的處理辦法

第一步，當更換電腦線并恢復連接以后，我們就發車并打開力矩限制器，將吊臂伸出10——15cm；

第二步，擰松電位器上的緊固螺絲(有些是沒緊固螺絲的，那就不用管它，照樣繼續)；

第三步，用小一字起調整中間的小軸，在調整的過程中另一個人看著力矩限制器上的長度值，當長度值正好調到最短臂長時馬上停止；

第四步，擰緊電位器上的緊固螺絲即可。

以上是小編整理的力矩限制器怎么調試的相關文章，希望對大家有所幫助！
